Guide complet du fonctionnement des onduleurs solaires : transformez efficacement votre énergie photovoltaïque en 2025
L'onduleur solaire représente un maillon essentiel dans toute installation photovoltaïque. Ce boîtier électronique transforme le courant continu produit par vos panneaux solaires en courant alternatif utilisable par vos appareils domestiques. En 2025, comprendre son fonctionnement permet d'optimiser la performance de votre système solaire et d'assurer sa longévité. Notre guide détaille les aspects techniques et pratiques des onduleurs, leurs différents types et leur rôle dans la conversion d'énergie.
Les fondamentaux de l'onduleur photovoltaïque
Définition et rôle essentiel dans l'installation

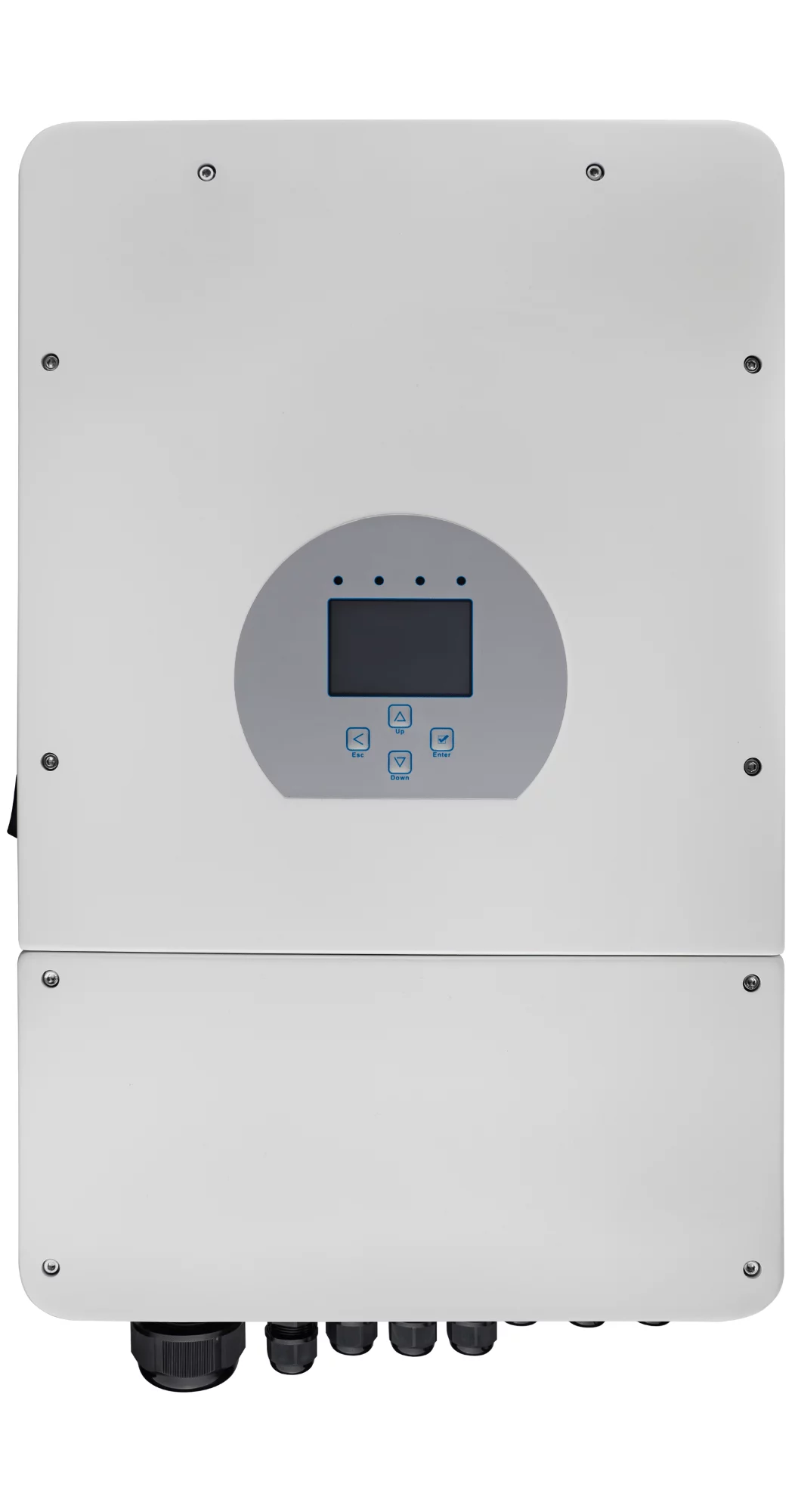

L'onduleur se présente sous forme d'un dispositif sophistiqué de conversion énergétique placé sur un support vertical, généralement dans un espace ventilé. Sa puissance nominale varie selon les besoins de l'installation, allant de 1,5 kW pour une maison individuelle jusqu'à plusieurs mégawatts pour les grandes centrales.
Ce composant surveille en permanence la tension de sortie et l'intensité du courant pour garantir une alimentation stable de vos appareils domestiques. Son système de protection de découplage assure la sécurité en cas de court-circuit ou de fluctuations du réseau public.
L'onduleur intègre des composants électroniques de pointe qui maximisent le rendement énergétique, avec des performances pouvant atteindre 98% dans les modèles les plus récents. Sa durée de vie moyenne s'étend sur 10 à 15 ans, selon les conditions d'utilisation et la qualité de la maintenance.
Principe de fonctionnement de base
La transformation de l'énergie solaire s'opère en plusieurs étapes dans l'onduleur. Les panneaux captent la lumière et produisent un courant électrique continu, qui circule vers l'onduleur à une tension variable selon l'ensoleillement.
L'onduleur analyse cette énergie entrante et la module grâce à des transistors qui alternent rapidement entre deux états. Cette oscillation crée un courant alternatif synchronisé avec le réseau électrique standard à 230V/50Hz.
Un exemple concret : quand vous allumez votre machine à laver, l'onduleur adapte instantanément sa production pour fournir la puissance nécessaire au démarrage. Cette régulation permanente garantit une alimentation stable pour tous vos appareils domestiques.
La conversion du courant : de continu à alternatif
La technologie de conversion utilisée dans les onduleurs modernes repose sur des composants électroniques sophistiqués. Le processus commence par une phase de découpage du courant continu à très haute fréquence, atteignant 20 000 cycles par seconde.
Un système de pont en H transforme ensuite ces impulsions en une onde sinusoïdale pure, avec un taux de distorsion harmonique inférieur à 3%. Cette précision garantit une compatibilité optimale avec vos appareils électroménagers.
Le rendement de cette conversion atteint des sommets remarquables : les onduleurs de dernière génération affichent une efficacité de 97% lors du passage du courant continu vers l'alternatif. Un résultat rendu possible grâce aux transistors IGBT qui minimisent les pertes énergétiques pendant la transformation.
Les différents types d'onduleurs disponibles
L'onduleur string : le choix classique

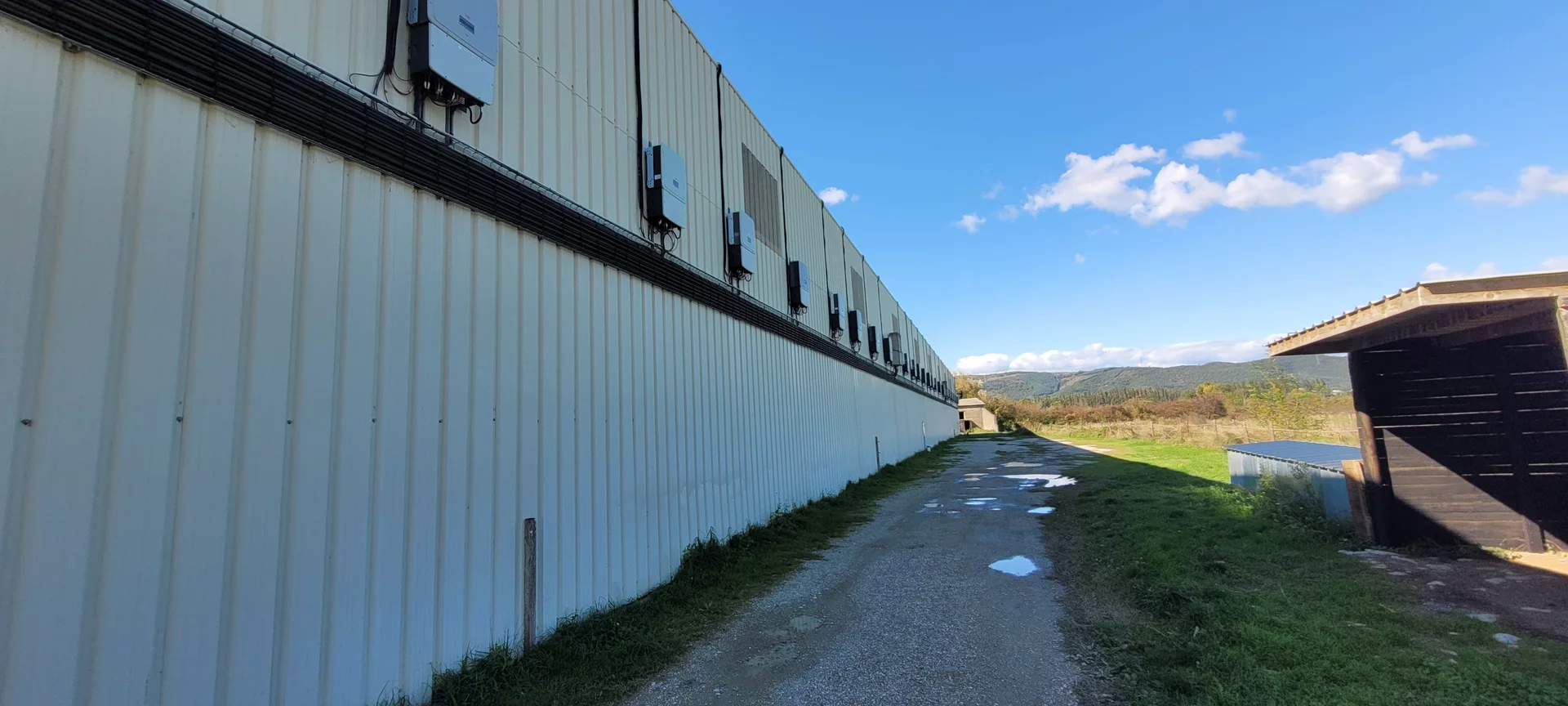

L'onduleur de chaîne représente la solution la plus répandue pour les installations résidentielles. Sa configuration permet de relier plusieurs panneaux solaires en série, formant une chaîne unique connectée à un seul boîtier.
Un atout majeur réside dans son excellent rapport qualité-prix. Pour une maison standard équipée de 12 panneaux photovoltaïques, un modèle de 3kW suffit amplement à convertir toute l'énergie produite.
L'installation s'avère simple et rapide puisqu'un seul appareil centralise la production de tous vos panneaux. Placé dans votre garage ou local technique, il reste facilement accessible pour la maintenance. Les grandes marques comme SMA ou Fronius proposent des garanties allant jusqu'à 10 ans, assurant une tranquillité d'esprit sur le long terme.
Le micro-onduleur : une solution par panneau
Les micro-onduleurs se distinguent par leur approche décentralisée : chaque panneau solaire dispose de son propre convertisseur. Cette configuration apporte une maximisation du rendement énergétique, notamment dans les situations d'ombrage partiel où certains panneaux reçoivent moins de lumière.
La sécurité constitue un autre atout majeur : le système fonctionne uniquement en basse tension alternative, réduisant considérablement les risques électriques. Un exemple parlant : lors d'une maintenance, seul le panneau concerné nécessite une intervention, tandis que le reste de l'installation continue de produire normalement.
Les fabricants leaders comme Enphase ou APsystems proposent des technologies de pointe avec une durabilité remarquable, dépassant souvent 20 ans d'utilisation. Cette longévité s'accompagne d'un monitoring précis : chaque panneau peut être suivi individuellement via une application dédiée.
L'onduleur hybride : polyvalence et stockage
La technologie hybride révolutionne le monde du photovoltaïque grâce à sa capacité unique de gestion intelligente de l'énergie. Ces onduleurs nouvelle génération permettent de stocker le surplus d'électricité dans des batteries pour une utilisation ultérieure.
Un avantage remarquable réside dans leur adaptabilité : lors des pics de production solaire, l'énergie excédentaire alimente directement vos appareils ou charge vos batteries. À l'inverse, pendant les périodes sans soleil, le système puise dans les réserves stockées.
La gestion automatisée optimise votre autonomie énergétique selon vos besoins réels. Par exemple, une famille de 4 personnes peut réduire sa facture d'électricité jusqu'à 80% en programmant la recharge des batteries pendant les heures creuses et leur utilisation aux heures de pointe.
Optimisation de la puissance photovoltaïque
Calcul de la puissance nécessaire
Le dimensionnement optimal d'un onduleur photovoltaïque requiert une puissance nominale représentant 80% de la puissance totale des panneaux solaires. Cette règle garantit un rendement maximal tout en évitant le surdimensionnement coûteux de l'installation.
Prenons l'exemple d'une maison équipée de panneaux développant 4800 Wc : l'onduleur devra afficher une puissance entre 3840 et 4320 watts pour fonctionner dans sa plage optimale. Pour les micro-onduleurs, le calcul diffère légèrement : leur puissance doit correspondre à 75% de celle du panneau associé.
La tension d'entrée maximale constitue un autre paramètre essentiel. Un onduleur standard accepte généralement une tension comprise entre 125 et 440 volts, permettant le raccordement de 8 à 12 modules en série.
Le système MPPT et son importance
La technologie MPPT analyse en permanence les variations d'ensoleillement et adapte automatiquement les paramètres électriques pour extraire le maximum d'énergie des panneaux solaires. Cette adaptation dynamique permet d'augmenter la production jusqu'à 30% par rapport aux systèmes traditionnels.
Un onduleur équipé du MPPT surveille la tension et le courant des modules photovoltaïques, puis ajuste ces valeurs pour maintenir les panneaux à leur point de fonctionnement idéal. Cette optimisation s'avère particulièrement bénéfique lors des changements météorologiques rapides ou des variations de température.
Les modèles d'onduleur solaire modernes intègrent plusieurs trackers MPPT indépendants, permettant de gérer séparément différentes orientations de panneaux. Cette flexibilité maximise la production même dans des configurations d'installation complexes.
Performance et rendement énergétique
Les meilleurs onduleurs actuels atteignent des taux de conversion remarquables de 98%, garantissant une exploitation maximale de l'énergie solaire captée. Cette performance s'explique par l'évolution des composants électroniques et des algorithmes de contrôle sophistiqués.
La température ambiante joue un rôle déterminant dans l'efficacité du système. Un onduleur placé dans un espace bien ventilé maintient ses capacités optimales, tandis qu'une chaleur excessive peut réduire son rendement jusqu'à 10%.
Le choix d'un modèle adapté à votre installation reste primordial. Les micro-onduleurs modernes se distinguent par leur stabilité : même si un module fonctionne en dessous de ses capacités, les autres conservent leur pleine efficacité. Cette flexibilité garantit une production constante, particulièrement appréciable dans les zones où l'ensoleillement varie fréquemment.
Installation et configuration du système
Schéma de connexion avec batteries
Le raccordement des batteries à votre installation photovoltaïque requiert une attention particulière aux détails. La configuration standard prévoit une connexion directe entre l'onduleur hybride et le pack de batteries via un câble dédié de forte section.
Pour garantir la sécurité, un dispositif de coupure d'urgence s'installe entre les batteries et l'onduleur. Le boîtier de distribution centralise ensuite les connexions vers le tableau électrique principal de l'habitation.
Les câbles positifs et négatifs doivent rester séparés et clairement identifiés par un code couleur : rouge pour le positif, noir pour le négatif. Cette pratique facilite la maintenance future et réduit les risques d'erreur lors des interventions.
Le montage en parallèle des batteries augmente la capacité de stockage, tandis que le montage en série élève la tension du système.
Régulateur et protection du circuit
La mise en place d'un régulateur MPPT constitue une étape primordiale pour sécuriser votre système photovoltaïque. Ce composant surveille en permanence la tension du circuit et prévient les surcharges qui pourraient endommager vos équipements.
L'ajout de fusibles adaptés sur chaque ligne renforce la protection de l'ensemble. Un fusible de 125A placé entre les batteries et l'onduleur offre une sécurité optimale en cas de pic de courant imprévu.
Les disjoncteurs magnétothermiques complètent le dispositif en assurant une double protection contre les courts-circuits et les surcharges thermiques. Leur calibrage précis permet une coupure instantanée du circuit en cas d'anomalie, préservant ainsi la durée de vie de votre installation.
Mise en fonction d'un onduleur 3000W
Le démarrage d'un onduleur 3000W commence par une inspection visuelle minutieuse des connexions électriques. Vérifiez la propreté des contacts et le serrage approprié de chaque borne avant la première mise sous tension.
Une fois les vérifications préliminaires accomplies, activez d'abord le circuit DC via les panneaux solaires, puis basculez l'interrupteur principal en position "ON". L'écran de contrôle s'allume et affiche les paramètres essentiels comme la tension d'entrée et la puissance instantanée.
La synchronisation avec le réseau électrique s'effectue automatiquement sous 5 minutes. Pendant cette phase, surveillez attentivement les voyants lumineux qui signalent le bon déroulement du processus. Un signal sonore confirme généralement la réussite de la mise en route.
Sécurité et monitoring de l'installation
Protection contre les surcharges
Les systèmes de sécurité modernes intégrés aux onduleurs photovoltaïques réagissent instantanément aux variations de puissance anormales. Un seuil de déclenchement précis, calibré à 130% de la puissance nominale, active une mise en sécurité automatique sous 2 minutes.
La protection s'intensifie progressivement : à 150% de surcharge, le temps de réaction diminue à 1 minute, tandis qu'une surcharge de 300% déclenche un arrêt immédiat. Ces mécanismes préservent l'intégrité des composants électroniques.
Les onduleurs string dernière génération embarquent des algorithmes sophistiqués qui anticipent les pics de tension. Cette approche préventive réduit considérablement les risques de dysfonctionnement liés aux surcharges, notamment lors des variations météorologiques soudaines.
Surveillance des performances
Le monitoring en temps réel permet d'analyser précisément la production de chaque panneau via une interface digitale accessible depuis votre smartphone. Les données collectées révèlent la puissance générée, le rendement quotidien et l'historique de production sur plusieurs mois.
Un tableau de bord personnalisable affiche les statistiques essentielles : taux de conversion énergétique, économies réalisées et impact environnemental. Cette visualisation claire facilite l'identification rapide des baisses de rendement ou des anomalies potentielles.
Les applications de supervision modernes intègrent des notifications automatiques qui vous alertent dès qu'une maintenance préventive s'avère nécessaire. Par exemple, une baisse inhabituelle de production sur un panneau spécifique peut signaler un besoin de nettoyage ou un dysfonctionnement localisé.
Indicateurs de bon fonctionnement
Les voyants lumineux sur la façade de l'onduleur constituent votre première source d'information. Un signal vert continu atteste d'un fonctionnement normal, tandis qu'un clignotement orange signale une anomalie mineure à surveiller.
L'afficheur LCD présente les données essentielles comme la tension d'entrée et la puissance instantanée. Une vérification quotidienne des valeurs affichées permet de détecter rapidement toute baisse inhabituelle de rendement.
Un contrôle acoustique régulier s'avère utile : un bourdonnement léger et constant indique un fonctionnement normal. Des bruits inhabituels ou des vibrations excessives nécessitent une inspection approfondie. Examinez aussi la température de l'appareil : une chaleur excessive peut révéler un problème de ventilation ou une surcharge.
